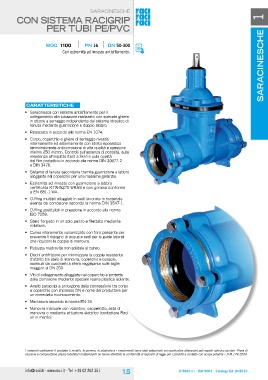

saracinesche saracinesche 1

con sistema racigriP
Per tUBi Pe/PVc

moD. 1100 Pn 16 Dn 50-300

Con estremità ad innesto antisfilamento.

caratteristiche

• saracinesca con sistema antisfilamento per il
collegamento alla tubazione realizzato con speciale ghiera
in ottone a serraggio indipendente dal sistema idraulico di
tenuta mediante guarnizione a doppio labbro.

• realizzata in accordo alle norma en 1074.

• corpo, coperchio e ghiere di serraggio rivestiti
internamente ed esternamente con strato epossidico
termoindurente anticorrosione di alta qualità e spessore
minimo 250 micron. controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità
del film protettivo in accordo alle norme Din 30677-2
e Din 3476.

• sistema di tenuta secondaria tramite guarnizione a labbro
alloggiata nel coperchio per una massima garanzia.

• estremità ad innesto con guarnizione a labbro
certificata KTW-W270-Wras e con gomma conforme
a en 681-1 Wa.

• O-ring multipli alloggiati in sedi lavorate in materiale
esente da corrosione secondo la norma Din 3547-1.

• O-ring sostituibili in pressione in accordo alla norma
isO 7259.

• stelo forgiato in un solo pezzo e filettato mediante
rollatura.

• cuneo interamente vulcanizzato con foro passante per
prevenire il ristagno di acqua e sedi per le guide laterali
che riducono la coppia di manovra.

• robusta madrevite non solidale al cuneo.

• Dischi antifrizione per minimizzare la coppia resistente
d’attrito tra stelo di manovra, coperchio e bussola,
sostituiti da cuscinetti a sfera reggispinta sulle taglie
maggiori al Dn 200.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• anello paracolpi a protezione della connessione tra corpo
e coperchio con impresso Dn e nome del produttore per
un immediato riconoscimento.

• Marcatura secondo la norma en 19.

• Manovra manuale con volantino, cappellotto, asta di
manovra o mediante attuatore elettrico (contattare raci
srl in merito).

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
