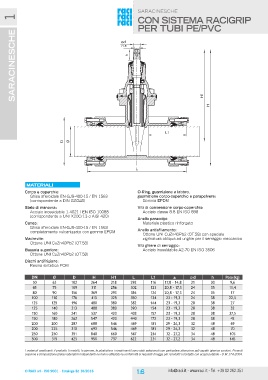

P. 10
saracinesche
con sistema racigrip
pER TUBI PE/PVC
ød
a
saracinesche 1
L1
D
Ø
h
H1
H
L
Materiali O-Ring, guarnizione a labbro,
guarnizione corpo-coperchio e parapolvere:
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 Gomma EPDM
(corrispondente a DIN GGG40)
Viti di connessione corpo-coperchio:
Stelo di manovra: Acciaio classe 8.8 EN ISO 898
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420) Anello paracolpi:
Materiale plastico rinforzato
Cuneo:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 Anello antisfilamento:
completamente vulcanizzato con gomma EPDM Ottone UNI CuZn40Pb2 (OT.58) con speciale
zigrinatura obliqua ad unghie per il serraggio meccanico
Madrevite:
Ottone UNI CuZn40Pb2 (OT.58) Viti ghiere di serraggio:
Acciaio inossidabile A2-70 EN ISO 3506
Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)
Dischi antifrizione:
Resina sintetica POM
DN Ø D H H1 L L1 a Ø d h Peso (kg)
30 9,6
50 63 102 264 218 292 116 17,8 - 14,8 21 35 11,4
35 17
65 75 109 311 256 302 121 20,8 - 17,3 24 38 22,5
38 27
80 90 156 369 293 316 124 20,8 - 17,3 24
38 32
100 110 176 413 325 350 134 23 - 19,3 24
38 37,5
125 125 196 480 380 382 144 23 - 19,3 28 38 42
48 69
125 140 213 488 380 390 154 23 - 19,3 28 48 70
48 105
150 160 241 537 420 403 157 23 - 19,3 28 48 145
150 180 262 547 420 440 172 23 - 19,3 28
200 200 287 688 546 469 181 29 - 24,3 32
200 225 310 693 546 469 181 29 - 24,3 32
250 250 351 840 660 567 214 32 - 27,2 34
300 315 425 950 737 622 231 32 - 27,2 34
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
