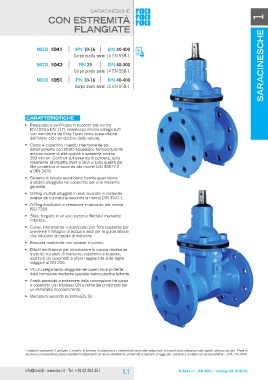

saracinesche saracinesche 1

con estremità
flangiate

MOD. 1041 PN 10-16 DN 40-400
MOD. 1042
MOD. 1051 Corpo piatto serie 14 EN 558-1

PN 25 DN 40-300

Corpo piatto serie 14 EN 558-1

PN 10-16 DN 40-400

Corpo ovale serie 15 EN 558-1

Caratteristiche

• Realizzata e certificata in accordo alla norma
EN 1074 e EN 1171 (resistenza minima categoria 2)
con marcatura da Ente Terzo come supervisione
dell’intero ciclo produttivo della valvola.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico termoindurente
anticorrosione di alta qualità e spessore minimo
250 micron. Controlli sull’assenza di porosità, sulla
resistenza all’impatto (test a 3kV) e sulla qualità del
film protettivo in accordo alle norme DIN 30677-2
e DIN 3476.

• Sistema di tenuta secondaria tramite guarnizione
a labbro alloggiata nel coperchio per una massima
garanzia.

• O-Ring multipli alloggiati in sedi lavorate in materiale
esente da corrosione secondo la norma DIN 3547-1.

• O-Ring sostituibili in pressione in accordo alla norma
ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante
rollatura.

• Cuneo interamente vulcanizzato con foro passante per
prevenire il ristagno di acqua e sedi per le guide laterali
che riducono la coppia di manovra.

• Robusta madrevite non solidale al cuneo.

• Dischi antifrizione per minimizzare la coppia resistente
d’attrito tra stelo di manovra, coperchio e bussola,
sostituiti da cuscinetti a sfera reggispinta sulle taglie
maggiori al DN 200.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Anello paracolpi a protezione della connessione tra corpo
e coperchio con impresso DN e nome del produttore per
un immediato riconoscimento.

• Marcatura secondo la norma EN 19.

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
