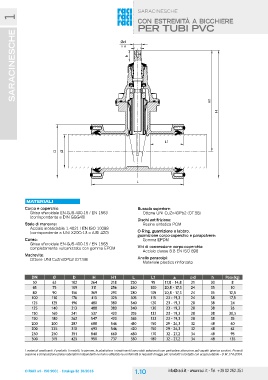

saracinesche 1 saracinesche

con estremità a bicchiere

Per tUBi PVc

Ød
a

h

H1
H

L1

D
Ø

L

materiali Bussola superiore:
Ottone Uni cuZn40Pb2 (OT.58)
corpo e coperchio:
Ghisa sferoidale en-GJs-400-15 / en 1563 Dischi antifrizione:
(corrispondente a Din GGG40) resina sintetica POM

stelo di manovra: o-ring, guarnizione a labbro,
acciaio inossidabile 1.4021 / en isO 10088 guarnizione corpo-coperchio e parapolvere:
(corrispondente a Uni X20cr13 o aisi 420)
Gomma ePDM
cuneo:
Ghisa sferoidale en-GJs-400-15 / en 1563 Viti di connessione corpo-coperchio:
completamente vulcanizzato con gomma ePDM acciaio classe 8.8 en isO 898

madrevite: anello paracolpi:
Ottone Uni cuZn40Pb2 (OT.58) Materiale plastico rinforzato

DN Ø D H H1 L L1 a Ø d h Peso (kg)
30 8
50 63 102 264 218 250 95 17,8 - 14,8 21 35 10
35 12,5
65 75 109 311 256 260 100 20,8 - 17,3 24 38 17,5
38 24
80 90 156 369 293 280 105 20,8 - 17,3 24
38 26
100 110 176 413 325 305 115 23 - 19,3 24
38 30,5
125 125 196 480 380 340 120 23 - 19,3 28 38 35
48 60
125 140 213 488 380 340 130 23 - 19,3 28 48 62
48 95
150 160 241 537 420 355 133 23 - 19,3 28 48 135

150 180 262 547 420 365 133 23 - 19,3 28

200 200 287 688 546 410 150 29 - 24,3 32

200 225 310 693 546 420 150 29 - 24,3 32

250 250 351 840 660 480 170 32 - 27,2 34

300 315 425 950 737 530 180 32 - 27,2 34

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.

© RACI srl - ISO 9001 - Catalogo ed 10/2016 1.10 info@raci.it - www.raci.it - Tel. +39 02 262.351
