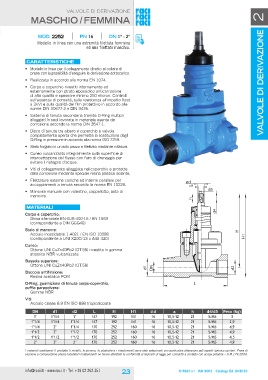

valvole di derivazione valvole di derivazione 2

maschio / femmina

MOD. 2252 PN 16 DN 1“ - 2“

Modello in linea con una estremità filettata femmina
ed una filettata maschio.

Caratteristiche øda
d5
• Modello in linea per il collegamento diretto al collare di
presa con la possibilità d’eseguire la derivazione sottocarico. h
d4
• Realizzata in accordo alla norma EN 1074. H
H1
• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto (test
a 3kV) e sulla qualità del film protettivo in accordo alle
norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione degli
O-Ring in pressione in accordo alla norma ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d’acqua.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di
manovra.

Materiali

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Stelo di manovra:
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Cuneo:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore: d1 d2
Ottone UNI CuZn40Pb2 (OT.58) DN

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio, L
cuffia parapolvere:

Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

DN d1 d2 L H H1 Ød a h d4/d5 Peso (kg)
1" 1"1/4 1" 147 192 141
1"1/4 1"1/4 1"1/4 147 192 141 16 10,5-12 21 5/M5 3
1"1/4 1"1/4 170 252 160
1"1/2 2" 1"1/2 170 252 160 16 10,5-12 21 5/M5 2,9
1"1/2 2" 1"1/2 170 252 160
2" 1"1/2 2" 170 252 160 16 10,5-12 21 5/M5 4,9
2"
16 10,5-12 21 5/M5 4,9

16 10,5-12 21 5/M5 4,5

16 10,5-12 21 5/M5 4,9

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
