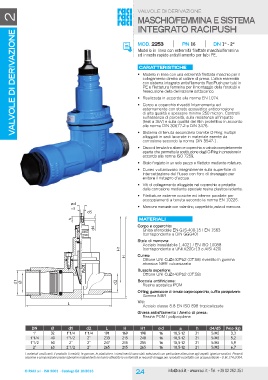

valvole di derivazione 2 valvole di derivazione

Maschio/femmina E sistema
integrato RACIPUSH

MOD. 2253 PN 16 DN 1“ - 2“

Modello in linea con estremità filettate maschio/femmina
ed innesto rapido antisfilamento per tubi PE.

h ød Caratteristiche
d4a
H1d5 • Modello in linea con una estremità filettata maschio per il
H collegamento diretto al collare di presa. L’altra estremità
L con sistema integrato antisfilamento RaciPush per tubi in
d1 d2 PE e filettatura femmina per il montaggio della foratubi e
Ø l’esecuzione della derivazione sottocarico.

• Realizzata in accordo alla norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola completamente
aperta che permette la sostituzione degli O-Ring in pressione in
accordo alla norma ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d‘acqua.

• Viti di collegamento alloggiate nel coperchio e protette
dalla corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di manovra.

Materiali

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 / EN 1563
(corrispondente a DIN GGG40)

Stelo di manovra:
Acciaio inossidabile 1.4021 / EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420)

Cuneo:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio, cuffia parapolvere:
Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

Ghiera antisfilamento / Anello di presa:
Resina POM / polipropilene

DN Ø d1 d2 L H H1 Ø d a h d4/d5 Peso (kg)

1" 32 1"1/4 1"1/4 191 169 198 16 10,5-12 21 5/M5 3,3

1"1/4 40 1"1/2 2" 233 215 248 16 10,5-12 21 5/M5 5,2

1"1/2 50 2" 2" 247 215 255 16 10,5-12 21 5/M5 5,9
2" 63 2"1/2 2" 265 215 265 16 10,5-12 21 5/M5 6,7

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
