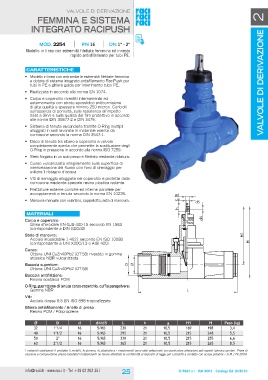

valvole di derivazione valvole di derivazione 2

femmina E sistema
integrato RACIPUSH

MOD. 2254 PN 16 DN 1“ - 2“

Modello in linea con estremità filettate femmina ed innesto
rapido antisfilamento per tubi PE.

caratteristiche ød
a d5
• Modello in linea con entrambe le estremità filettate femmina
e dotate di sistema integrato antisfilamento RaciPush per
tubi in PE e ghiere guida per inserimento tubo PE.

• Realizzata in accordo alla norma EN 1074.

• Corpo e coperchio rivestiti internamente ed
esternamente con strato epossidico anticorrosione
di alta qualità e spessore minimo 250 micron. Controlli
sull’assenza di porosità, sulla resistenza all’impatto
(test a 3kV) e sulla qualità del film protettivo in accordo
alle norme DIN 30677-2 e DIN 3476.

• Sistema di tenuta secondaria tramite O-Ring multipli
alloggiati in sedi lavorate in materiale esente da
corrosione secondo la norma DIN 3547-1.

• Disco di tenuta tra albero e coperchio a valvola
completamente aperta che permette la sostituzione degli
O-Ring in pressione in accordo alla norma ISO 7259.

• Stelo forgiato in un solo pezzo e filettato mediante rollatura.

• Cuneo vulcanizzato integralmente sulla superficie di
intercettazione del flusso con foro di drenaggio per
evitare il ristagno d’acqua.

• Viti di serraggio alloggiate nel coperchio e protette dalla
corrosione mediante speciale resina plastica isolante.

• Filettature esterne coniche ed interne parallele per
accoppiamenti a tenuta secondo la norma EN 10226.

• Manovra manuale con volantino, cappellotto, asta di manovra.

materiali D
Ø
Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 secondo EN 1563 h
(corrispondente a DIN GGG40) d4
H1
Stelo di manovra: H
Acciaio inossidabile 1.4021 secondo EN ISO 10088
(corrispondente a UNI X20Cr13 o AISI 420) L

Cuneo:
Ottone UNI CuZn40Pb2 (OT.58) rivestito in gomma
atossica NBR vulcanizzata

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Boccola antifirizione:
Resina acetalica POM

O-Ring, guarnizione di tenuta corpo-coperchio, cuffia parapolvere:
Gomma NBR

Viti:
Acciaio classe 8.8 EN ISO 898 tropicalizzate

Ghiera antisfilamento / Anello di presa
Resina POM / Polipropilene

Ø D d d4/d5 L h a H1 H Peso (kg)
32 1"1/4 16 5/M5 230 21 10,5 169 198 3,4

40 1"1/2 16 5/M5 295 21 10,5 215 248 5,5

50 2" 16 5/M5 330 21 10,5 215 255 6,6

63 2"1/2 16 5/M5 365 21 10,5 215 265 8,5

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di
cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
