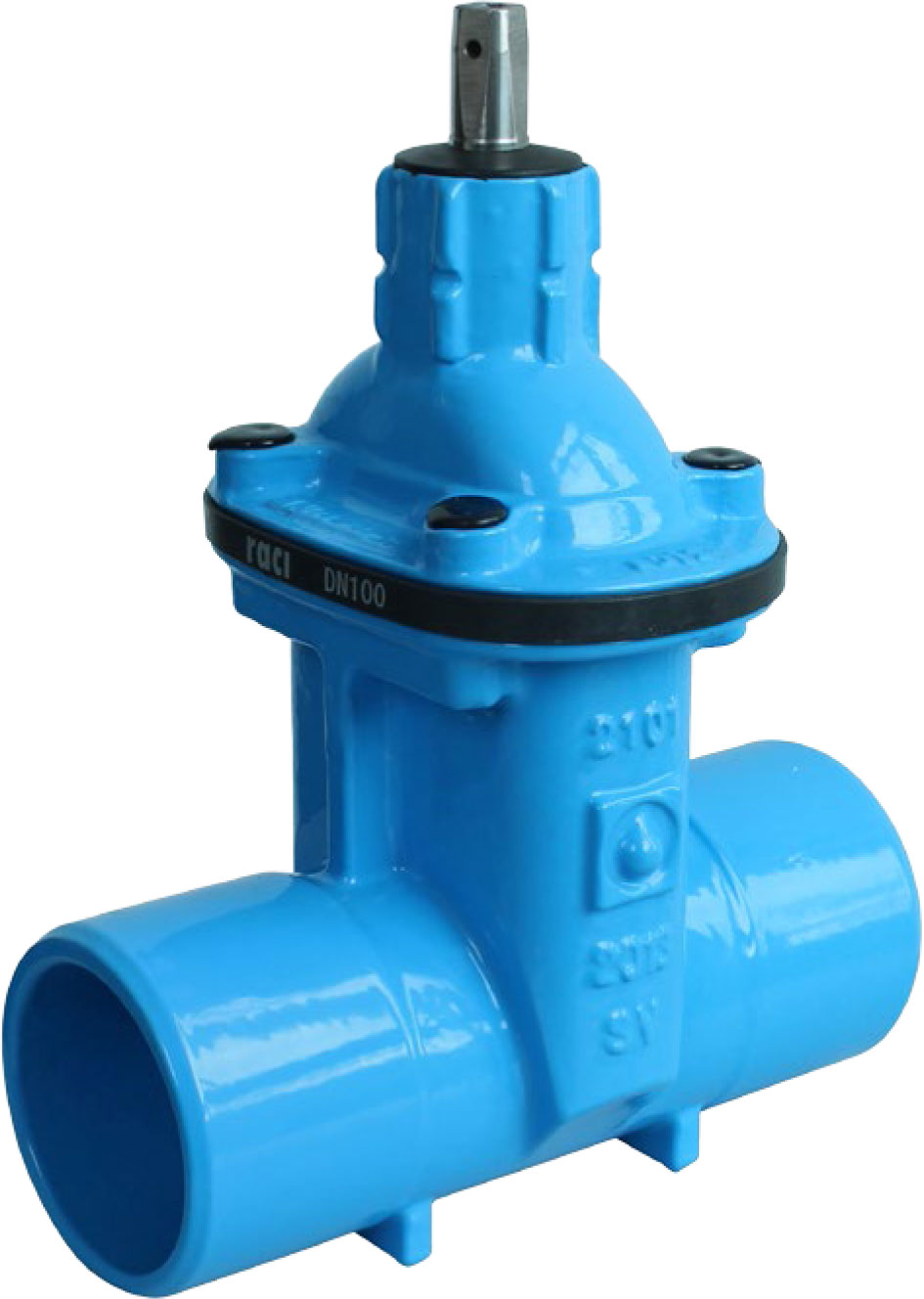

bullet acquedottoSARACINESCHE CON ESTREMITÀ LISCE


MOD. 1500| PN 16 | DN 50-300
con estremità lisce.



 1500 1

 1500 1

 1500 1



CARATTERISTICHE:
  • Idonea per il collegamento con tubo a bicchiere in ghisa.
  • Permette la semplice sostituzione di una saracinesca usurata tagliando il tubo a monte e a valle delle controflange e utilizzando una coppia di giunti universali.
  • Realizzata e certificata in accordo alla norma EN 1074.
  • Corpo e coperchio rivestiti internamente ed esternamente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.
  • Sistema di tenuta secondaria tramite guarnizione a labbro alloggiata nel coperchio per una massima garanzia.
  • O-Ring multipli alloggiati in sedi lavorate in materiale esente da corrosione secondo la norma DIN 3547-1.
  • O-Ring sostituibili in pressione in accordo alla norma ISO 7259.
  • Stelo forgiato in un solo pezzo e filettato mediante rollatura.
  • Cuneo interamente vulcanizzato con foro passante per prevenire il ristagno di acqua e sedi per le guide laterali che riducono la coppia di manovra.
  • Robusta madrevite non solidale al cuneo.

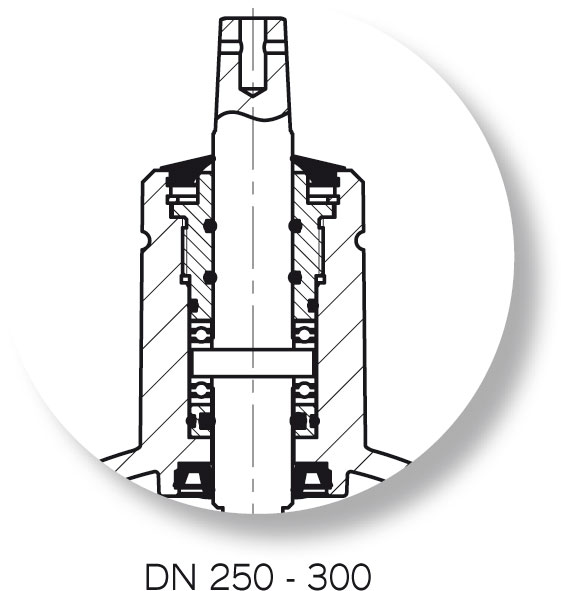

  • Dischi antifrizione per minimizzare la coppia resistente d’attrito tra stelo di manovra, coperchio e bussola, sostituiti da cuscinetti a sfera reggispinta sulle taglie maggiori al DN 200.
  • Viti di serraggio alloggiate nel coperchio e protette dalla corrosione mediante speciale resina plastica isolante.
  • Anello paracolpi a protezione della connessione tra corpo e coperchio con impresso DN e nome del produttore per un immediato riconoscimento.
  • Marcatura secondo la norma EN19.
  • Manovra manuale con volantino,cappellotto, asta di manovra o mediante attuatore elettrico (contattare Raci srl in merito).

MATERIALI:

Corpo e coperchio:
Ghisa sferoidale EN-GJS-400-15 secondo EN 1563 (corrispondente DIN GGG40)

Stelo di manovra:
Acciaio inossidabile 1.4021 secondo EN ISO 10088 (corrispondente a UNI X20Cr13 o AISI 420)

Cuneo:
Ghisa sferoidale EN-GJS-400-15 EN 1563 completamente vulcanizzato con gomma EPDM

Madrevite:
Ottone UNI CuZn40Pb2 (OT.58)

Bussola superiore:
Ottone UNI CuZn40Pb2 (OT.58)

Dischi antifrizione:
Resina sintetica POM

O-Ring, guarnizione a labbro, guarnizione corpo-coperchio e parapolvere:
Gomma EPDM

Viti di connessione corpo-coperchio:
Acciaio classe 8.8 EN ISO 898

Anello paracolpi:
Materiale plastico rinforzato

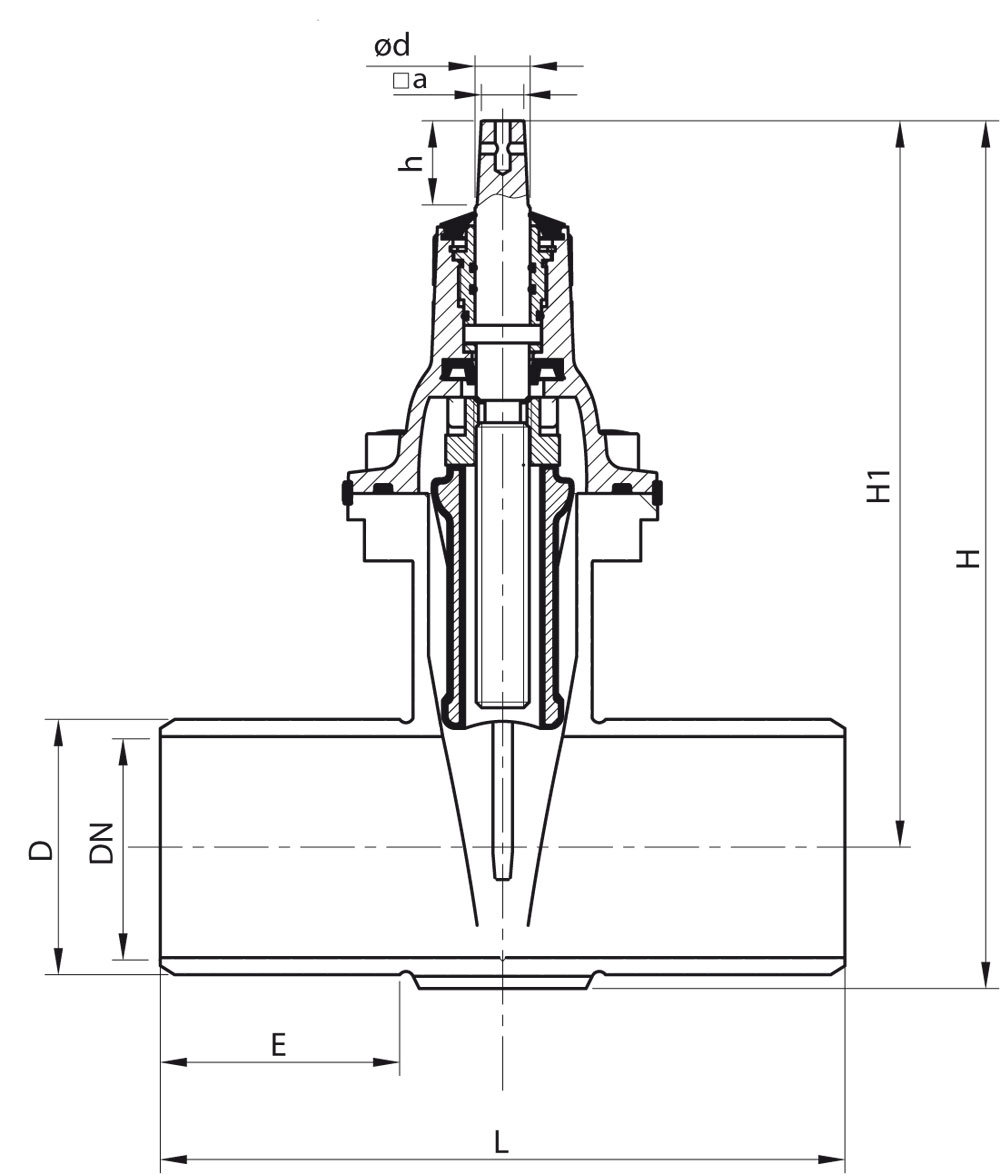

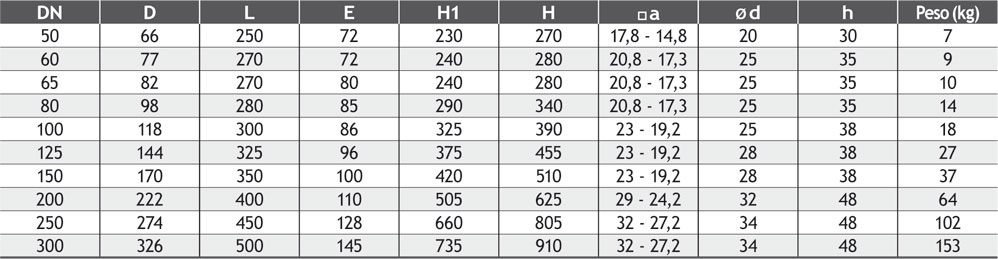

TABELLA MISURE DISPONIBILI:

1500 4
I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
