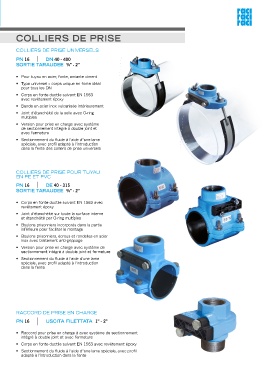

COLLIERS DE PRISE

ColliERS DE PRiSE uNiVERSElS

PN 16 DN 40 - 400
SORTIE TARAUDEE ¾” - 2”

• Pour tuyau en acier, fonte, amiante ciment

• Type universel = corps unique en fonte idéal
pour tous les DN

• Corps en fonte ductile suivant EN 1563
avec revêtement époxy

• Bande en acier inox vulcanisée intérieurement

• Joint d’étanchéité de la selle avec O-ring
multiples

• Version pour prise en charge avec système
de sectionnement intégré à double joint et
avec fermeture

• Sectionnement du fluide à l’aide d’’une lame
spéciale, avec profil adapté à l’introduction
dans la fente des colliers de prise universels

ColliERS DE PRiSE PouR tuYAu
EN PE Et PVC

PN 16 DE 40 - 315
SORTIE TARAUDEE ¾” - 2”

• Corps en fonte ductile suivant EN 1563 avec
revêtement époxy

• Joint d’étanchéité sur toute la surface interne
et étanchéité par O-ring multiples

• Boulons prisonniers incorporés dans la partie
inférieure pour faciliter le montage

• Boulons prisonniers, écrous et rondelles en acier
inox avec traitement anti-grippage

• Version pour prise en charge avec système de
sectionnement intégré à double joint et fermeture

• Sectionnement du fluide à l’aide d’une lame
spéciale, avec profil adapté à l’introduction
dans la fente

RACCoRD DE PRiSE EN CHARGE

PN 16 USCITA FILETTATA 1” - 2”

• Raccord pour prise en charge à avec système de sectionnement
intégré à double joint et avec fermeture

• Corps en fonte ductile suivant EN 1563 avec revêtement époxy

• Sectionnement du fluide à l’aide d’’une lame spéciale, avec profil
adapté à l’introduction dans la fente
