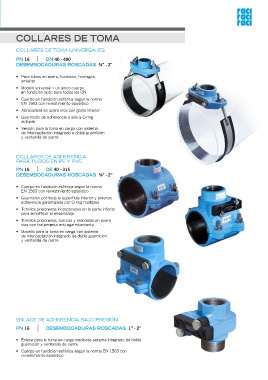

Page 11 - RACI

collares de toma

CollarEs DE toMa UniVErsalEs

pN 16 dN 40 - 400
desemBocaduras roscadas ¾” - 2”

• Para tubos en acero, fundición, hormigón,
amianto

• Modelo universal = un único cuerpo
en fundición apto para todos los DN

• Cuerpo en fundición esférica según la norma
EN 1563 con revestimiento eposídico

• Abrazadera en acero inox con goma interior

• Guarnición de adherencia a silla a o-ring
múltiple

• Versión para la toma en carga con sistema
de interceptación integrado a doble guarnición
y ventanilla de cierre

CollARES DE ADHERENCIA
Para tUbos En PE y PVC

pN 16 de 40 - 315
desemBocaduras roscadas ¾” - 2”

• Cuerpo en fundición esférica según la norma
EN 1563 con revestimiento eposídico

• Guarnición por toda la superficia interior y exterior;
adherencia garantizada por o-ring múltiples

• Tornillos prisioneros incorporados en la parte inferior
para simplificar el ensamblaje

• Tornillos prisioneros, tuercas y arandelas en acero
inox con tratamiento anti-agarrotamiento

• Modello para la toma en carga con sistema
de interceptación integrado de doble guarnición
y ventanilla de cierre

EnlaCE DE aDhErEnCia bajo PrEsión

pN 16 desemBocaduras roscadas 1” - 2”

• Enlace para la toma en carga mediante sistema integrado de doble
guarnición y ventanilla de cierre

• Cuerpo en fundición esférica según la norma EN 1563 con
revestimiento eposídico
