bullet pipingCOLLARI DISTANZIATORI TIPO M/N E P/Q


MOD. 13100 /M | TUBI DN 150-1000 |
H.  18-25-36-41-50-75-90 mm|
MOD. 13100 /M | TUBI DN 150-1000 |
H.  18-25-36-50-75-90 mm|
MOD. 13100 /P | TUBI DN 150-750 |
H.  110-120 mm|
MOD. 13100 /Q | TUBI DN 150-750 |
H.  110-120 mm|

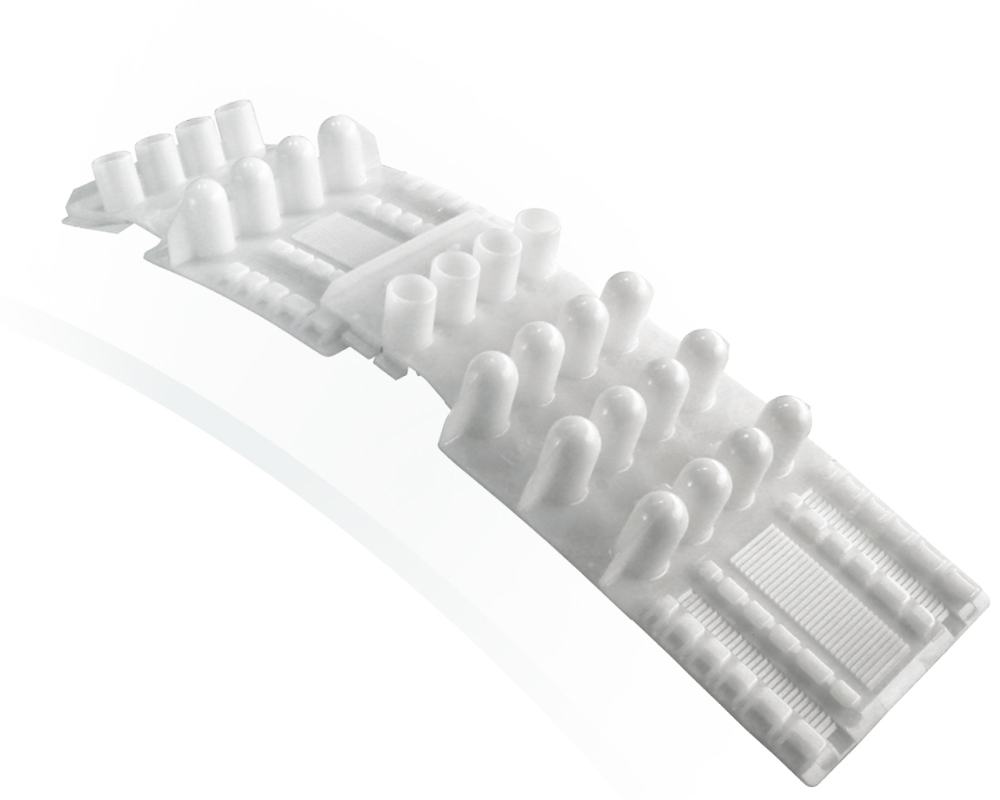

Collare distanziatore per condotte in tubi di protezione.

 collari distanziatori tipo mn pq 1





collari distanziatori tipo mn pq 2

CARATTERISTICHE:
  • Sistema modulare a corone componibili che permette ai distanziatori di coprire una larga gamma di diametri tubo, riducendo così anche le quantità di stoccaggio.
  • Facilmente assemblabili, mediante il fissaggio manuale di un elemento con l’altro.
  • Fissaggio mediante estremità dentate per un efficiente adattamento ad una larga gamma di diametri di tubazione.
  • Interamente realizzati in polietilene ad alta densità (HDPE), non sono richieste parti metalliche di connessione.
  • Basso coefficiente di frizione che agevola l’inserimento della condotta nella tubazione camicia.
  • Progettati e testati per garantire un supporto continuo e duraturo al tubo condotta ed al suo contenuto.
  • Garantiscono una protezione costante lungo tutta la circonferenza del tubo condotta.
  • Garantiscono una lunga protezione contro la corrosione.
  • Possono essere installati su tubi di acciaio, cemento, ferro o plastica.
  • Altezze 25 mm e 41mm omologate in accordo al protocollo SNAM RETE GAS (specifica GASD A 09.01.06 e GASD C 09.06.00).
  • Serraggio con pinza tipo C90 per altezze fino a 90mm, pinza tipo A200 per altezze da 110 a 120mm.



MATERIALI - HDPE:

Carico di snervamento*:
≥ 25 N/mm2 (Prove in accordo a UNI EN ISO 527-2)

Allungamento a rottura*:
> 200% (Prove in accordo a UNI EN ISO 527-2)

Durezza shore D:
64 - ASTM D 2240

Temperatura min di impiego:
- 20°C (per applicazioni sotto i 5°C contattare Raci)

Temperatura min di stoccaggio:
- 5°C (per applicazioni sotto i 5°C contattare Raci)

Rigidità dielettrica:
> 37 kV/mm - ASTM D 149/64

Stabilizzazione UV:
Buona

(*) su provini di materiale estruso, realizzati per ogni lotto di produzione.
Il lotto è marcato sul pezzo con identificativo di N° e anno di stampaggio




collari distanziatori tipo mn pq 3
