bullet pipingCANALETTE E ACCESSORI ELEMENTO CURVO


MOD. 13710       TUBI DN 3"÷48"

Elementi modulari o elementi preformati per la realizzazione delle curve nei cunicoli.

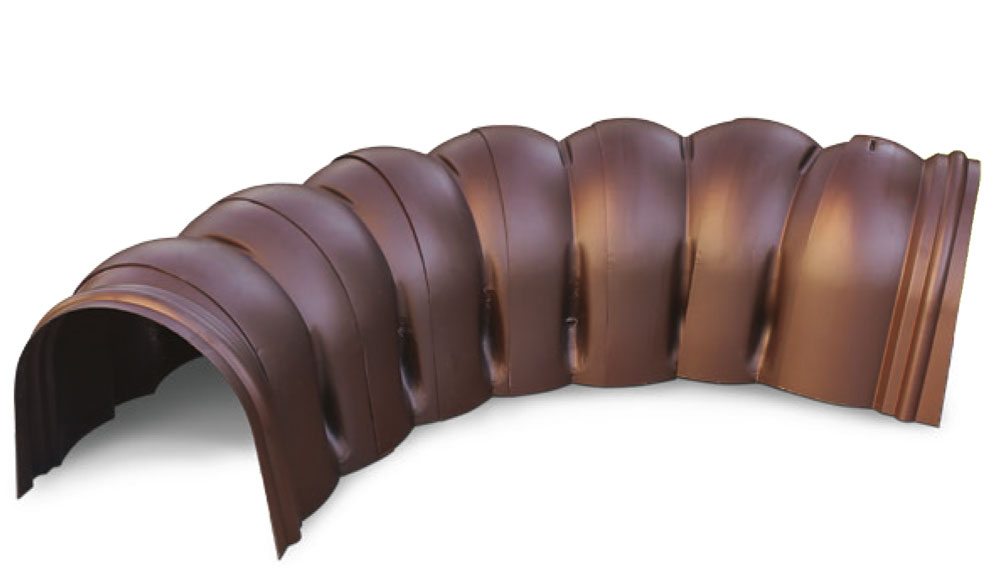

canalette elemento curvo 1









CARATTERISTICHE:
  • Nelle misure comprese tra 3’’ e 24’’ sono costituite da settori che possono ruotare sul loro asse e che consentono di eseguire coperture su curve con raggio R compreso tra 1.5D a 10 D (o anche superiori).
  • Nelle misure oltre 26’’ sono costruite da elementi preformati in funzioni del raggio e dell’angolo di curvatura.
  • Le curve 22"- 24" possono essere realizzate sia con elementi modulari che preformati.
  • Sono complete di terminali che si collegano per incastro alle canalette rettilinee.
  • Realizzate in polistirolo antiurto.
  • Conformi ai requisiti della tabella GASD A 9.01.02.

MATERIALI - POLISTIROLO ANTIURTO:

Carico di snervamento*:
≥ 16,7 N/mm2 (Prove in accordo a ASTM D 638)

Allungamento a rottura*:
> 30% (Prove in accordo a ASTM D 638)

Temperatura min di impiego:
- 5°C

Temperatura min di stoccaggio:
- 5°C

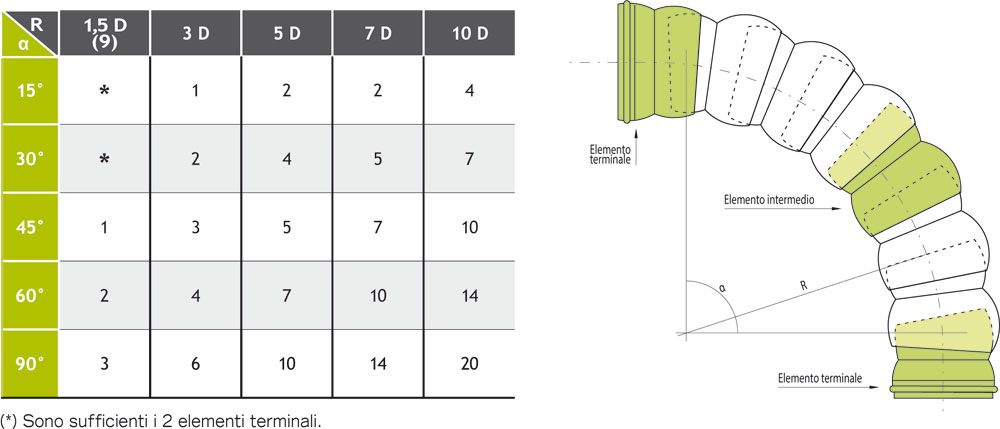

TABELLA PER LA COMPOSIZIONE DELLE CURVE:

Numero di elementi intermedi necessari per la realizzazione della curva, in funzione del raggio di curvatura R e dell'angolo per tubi DN 3" - 24".

canalette elemento curvo 2
