bullet acquedottoCOLLARI DI PRESA UNIVERSALE PER PRESA SOTTOCARICO

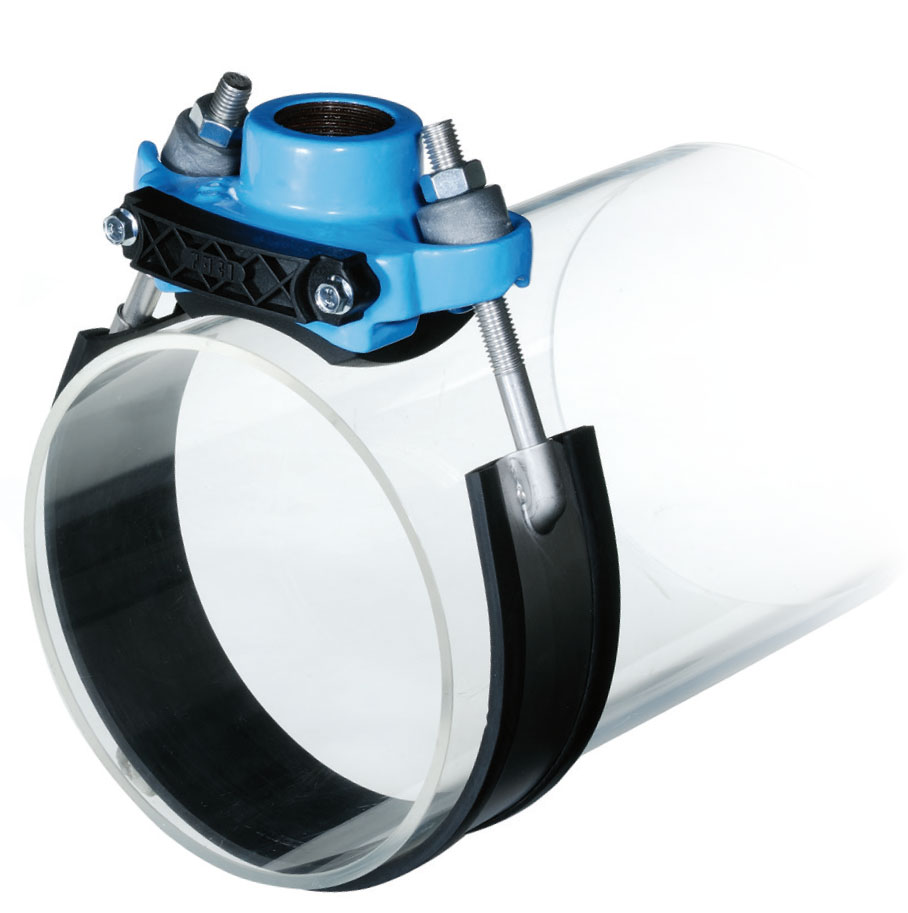

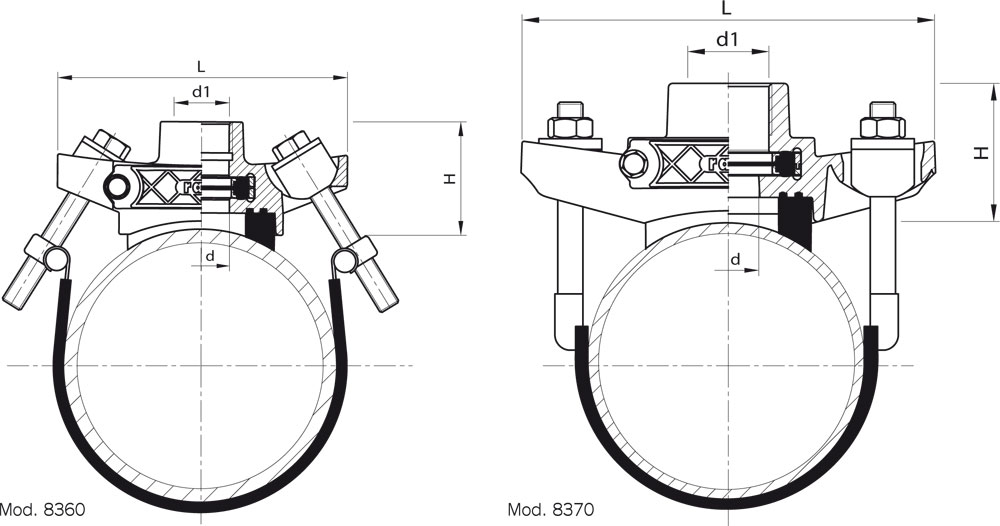

MOD. 8360| TUBI DN 40-150 | PN 16 | PRESE DN  3/4“ - 11/4“|
Modello ridotto per agevolare installazione su tubazioni di piccolo diametro.

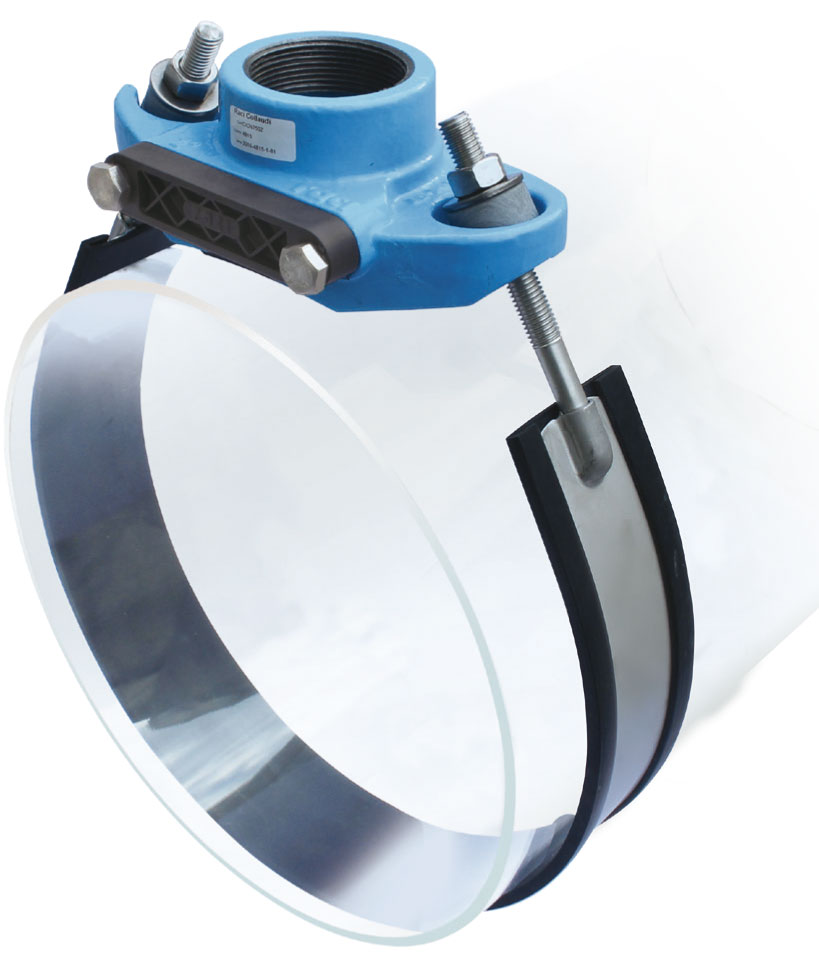

MOD. 8370| TUBI DN 50-400 | PN 16 | PRESE DN  3/4“ - 2“|
Modello standard per tutti i diametri.

collari di presa tipo universale per presa sottocarico 1

collari di presa tipo universale per presa sottocarico 2

collari di presa tipo universale per presa sottocarico 3

collari di presa tipo universale per presa sottocarico 4

CARATTERISTICHE:

  • Corpo universale per realizzazione di prese d’utenza su tubazioni in materiale metallico e in cemento amianto.
  • Un singolo corpo con uscita filettata per differenti diametri di condotta.
  • Corpo rivestito intergralmente con strato epossidico termoindurente anticorrosione di alta qualità e spessore minimo 250 micron. Controlli sull’assenza di porosità, sulla resistenza all’impatto (test a 3kV) e sulla qualità del film protettivo in accordo alle norme DIN 30677-2 e DIN 3476.

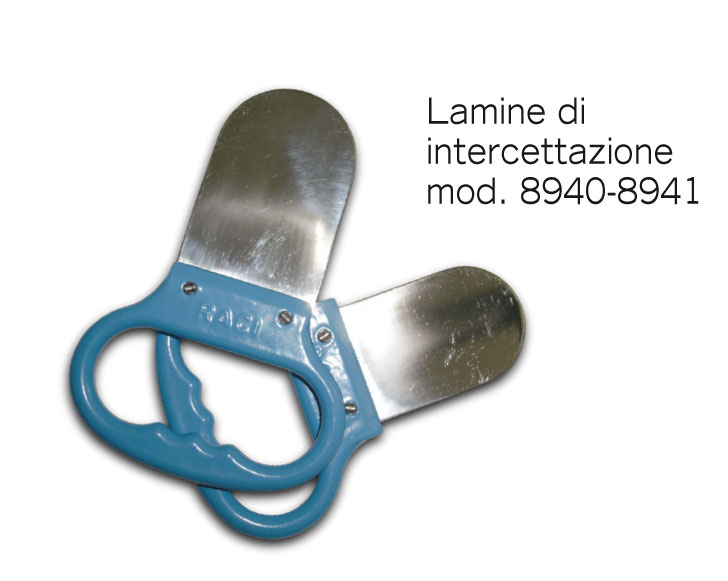

  • Sistema di presa sottocarico integrato nel corpo con pacchetto guarnizioni a doppia tenuta e passaggio libero per l’utilizzo di foratubi con punte a tazza.
  • Guarnizione di appoggio sul tubo a doppio profilo O-Ring per una tenuta sempre affidabile (fornita insieme alla staffa in quattro possibili taglie e due differenti materiali in funzione di diametro e materiale del tubo).
  • Uscita con filettatura interna parallela per accoppiamenti a tenuta secondo la norma EN 10226.
  • Coppia di serraggio dei dadi: 80 Nm.

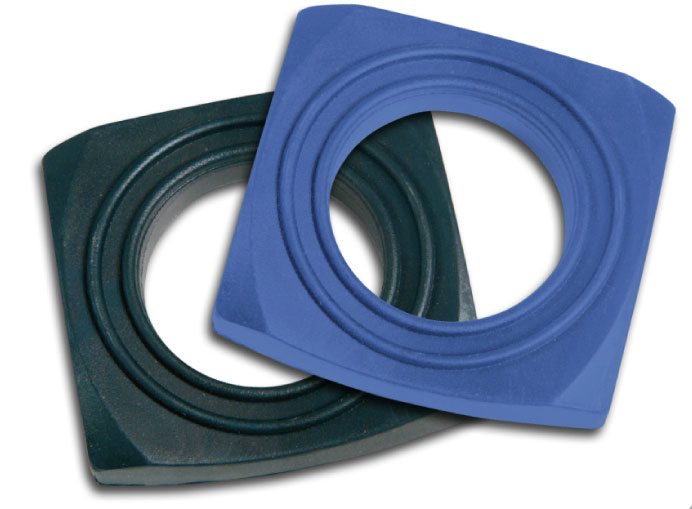

Guarnizione nera per tubazioni in acciaio.
Guarnizione blu particolarmente indicata per tubazioni in cemento amianto.

collari di presa tipo universale per presa sottocarico 5

MATERIALI:

Corpo:
Ghisa sferoidale EN-GJS-400-15 / EN 1563 (corrispondente a DIN GGG40)

Guarnizione a sella:
Gomma NBR (versione standard colore nero) 90° Shore ±5°
Gomma NBR (versione blu) 70° Shore ±5°)

Sistema di presa sottocarico:
Dispositivo di tenuta in POM
O-Ring in gomma NBR
Sportello in resina sintetica PA
Viti di bloccaggio sportello in acciaio inossidabile
A2-70 EN ISO 3506



collari di presa tipo universale per presa sottocarico 6

I materiali costituenti il prodotto (i metalli, le gomme, le plastiche e i rivestimenti) sono stati selezionati con particolare attenzione agli aspetti igienico-sanitari. Prove di cessione e composizione presso laboratori indipendenti ne hanno attestato la conformità ai requisiti di legge per i prodotti a contatto con acqua potabile – D.M.174:2004.
